產品 · 簡介

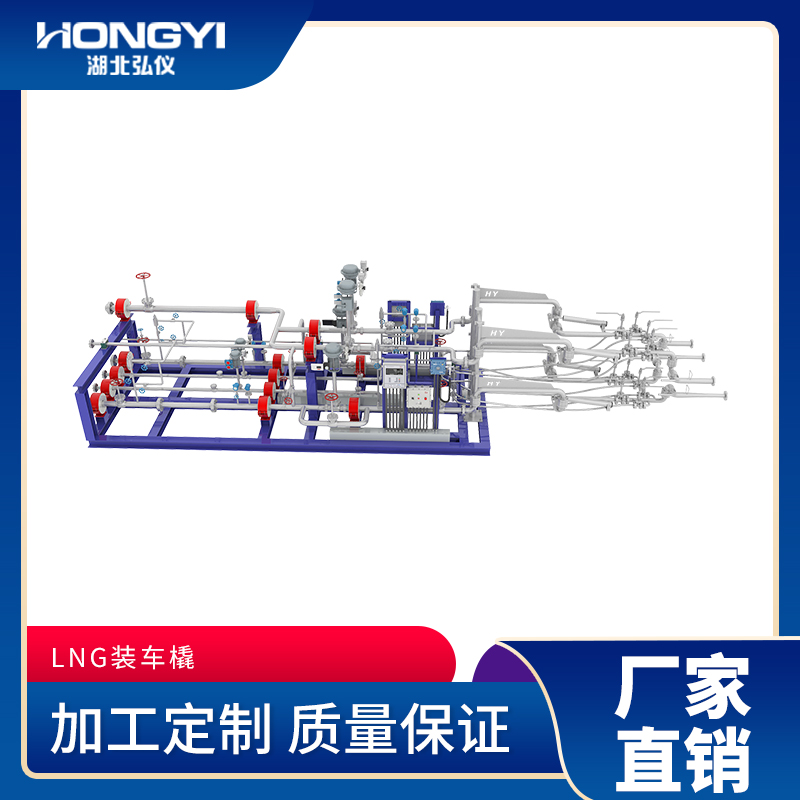

什么是裝車撬?LNG槽車裝車橇概述:簡稱“裝車橇”。是指將每一個LNG裝車鶴位內的儀表和設備集成在一個專用的框架結構內，在工廠內實現預制、集成組裝和測試的一體化橇裝設施。
lng裝車撬由什么部分組成?lng裝車撬的組成有裝車臂、質量流量計、控制閥門、溫度和壓力變送器、批量控制器、管線保冷等部分(配件)組成。
一、LNG槽車裝車橇特點
在工廠內，將裝車系統的儀表和設備集成在一個橇裝架上，并完成電氣安裝、強度試驗和低溫測試等，裝車橇到達用戶裝車現場后，接地角螺栓，連接工藝管線、通訊和供電線路就可以使用。
二、LNG槽車裝車橇裝車工藝流程
1.LNG橇裝有合理的工藝流程
2.LNG橇裝有完善的運行功能
3.LNG橇裝有可靠的安全措施
4.LNG橇裝輸送設備制造安裝質量精良
3.LNG裝卸臂
裝車臂是裝車橇中的關鍵設備，LNG裝車臂采用雙臂帶立柱結構，兩條臂上下安裝。
三、質量流量計
質量流量計在裝車過程中測量裝車量，對每臺出廠的LNG用流量計均經過液氮低溫修正系數的標定，保證低溫性能更出色。
控制閥門/溫度和壓力變送器
四、控制閥門
系統中的流量調節閥要可靠地控制裝車流量，裝車流速過大會存在安全隱患，裝車流速過小，產生的BOG量較大，裝車時間長，裝車效率降低，故一般采用直線型調節閥。
五、溫度和壓力變送器
溫度變送器采用分體式，熱電阻采用法蘭式，由于裝車管線較小，外面有絕熱層，熱電阻在管道安裝時需另外安裝導引管，插入深度液相為管中心以下，氣相為管中心以上。
批量控制器/管線保冷
六、批量控制器
批量控制器采用PLC結構，每一個裝車橇為一個制單位，硬件上能完成對流量、壓力、溫度、靜電信號、閥位信號的采集，實現對調節閥和氣動切斷閥的控制。
七、管線保冷
LNG裝車橇內閥門、儀表和管線短節數理較多，管線不適合采用真空管結構，宜采用外部加保冷材料方式。
LNG氣化站是下游天然氣應用的主要模式。主要作用是儲存、氣化和輸送LNG。主要包括卸車臺、低溫儲罐、增壓系統、氣化系統及調壓、計量和加臭系統。
用戶 · 評價
相關 · 問答
-
問題：lng撬裝加氣站生產需要什么資質
答案：[導讀]：lng撬裝加氣站生產資質需要什么資質,第三類低壓容器生產資質，lng撬裝加氣站生產資質需要B類壓力容器制造許可證lng撬裝加氣站生產資質需要什么資質,第三類低壓容器生產資質，lng撬裝加氣站生產資質需要B類壓力容器制造許可證(一)B級許可企業，應具有滿足氣瓶爆破試驗要求的專用場地和爆破試驗自動記錄設備。
-
問題：選購lng整體撬裝要怎樣杜絕踩雷
答案：選購lng整體撬裝要怎樣杜絕踩雷?選購lng整體撬裝要怎樣杜絕踩雷?我們在考量撬裝廠家的同時，一定要去生產廠家實地調查，核實其生產廠家制作的技術水平要怎樣、設施的品質要怎樣，同時要多看下該生產廠家的實際案例，一般生產廠家附近一定會有實際案例的，可以去考量核實一下，了解其設施的性能、品質包括生產情況。
-
問題：氣化調壓撬(LNG裝車橇)的安全性能及特點
答案：一般氣化調壓撬(LNG裝車橇?)采用的LNG儲罐是一種低溫絕熱壓力容器，設計有雙層結構。內膽用來儲存LNG，在其外壁纏有多層絕熱材料，具有良好的隔熱性，同時夾套(兩層容器之問的空問)被抽成高真空，共同形成良好的絕熱系統，外殼和支撐系統的設計能承受運輸車輛在行使時所產生相關外力的能力。
