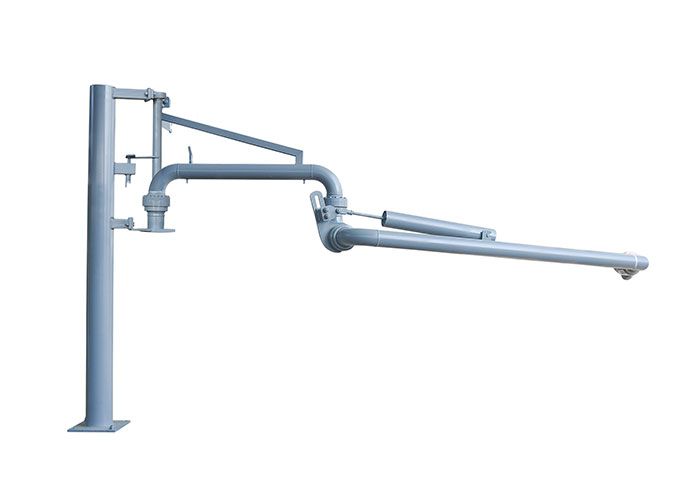

液壓輸油臂的工作原理
該信息來自：www.yunanzhuang.cn 作者：湖北弘儀 發表時間：2022-01-04 08:37:25 瀏覽量：2358
[導讀]：本文是湖北弘儀小編于2022-01-04 08:37:25發布的關于液壓輸油臂的資訊，其主要內容為：液壓油通過油箱上的濾油器吸入油泵內，經油泵加壓，通過節流閥進入三位四通換向閥，操縱換向閥可改變油缸進出油的方向，從而可驅動油缸內的活塞桿做往復運動。如果是內臂驅動油缸，則帶動輸油臂內臂前后擺動;如果是外臂驅動油缸，則帶動外臂上下擺動;如果是水平回轉油缸則帶動內外臂做水平回轉運動。
每臺液壓輸油臂有三套油缸驅動系統，其中油箱、油泵和溢流閥是共用的。今天輸油臂廠家和大家說說液壓輸油臂的工作原理。
液壓油通過油箱上的濾油器吸入油泵內，經油泵加壓，通過節流閥進入三位四通換向閥，操縱換向閥可改變油缸進出油的方向，從而可驅動油缸內的活塞桿做往復運動。如果是內臂驅動油缸，則帶動輸油臂內臂前后擺動;如果是外臂驅動油缸，則帶動外臂上下擺動;如果是水平回轉油缸則帶動內外臂做水平回轉運動。
溢流閥可調節液壓系統工作壓力，節流閥可調節油缸活塞桿運動速度快慢。
由于油缸活塞運動行程的限制，所以液壓輸油臂都裝有限位報警系統，以防止超出允許的工作范圍而損壞油缸。
今天的內容就到這里，大家感興趣可以關注咨詢輸油臂廠家，持續關注我們更多內容。
